华为交换机BFD配置教程(华为配置交换机详细教程)

实验目标

配置BFD实现对设备间链路故障的快速检测，通过BFD与OSPF协议联动、静态路由联动来测试验证链路可靠性。测试环境用到LSW1、LSW2、LSW6（傻瓜交换机）、LSW7（傻瓜交换机）、AR1、AR2、PC2、PC3。配置好基本网络地址及路由协议。

实验拓扑图

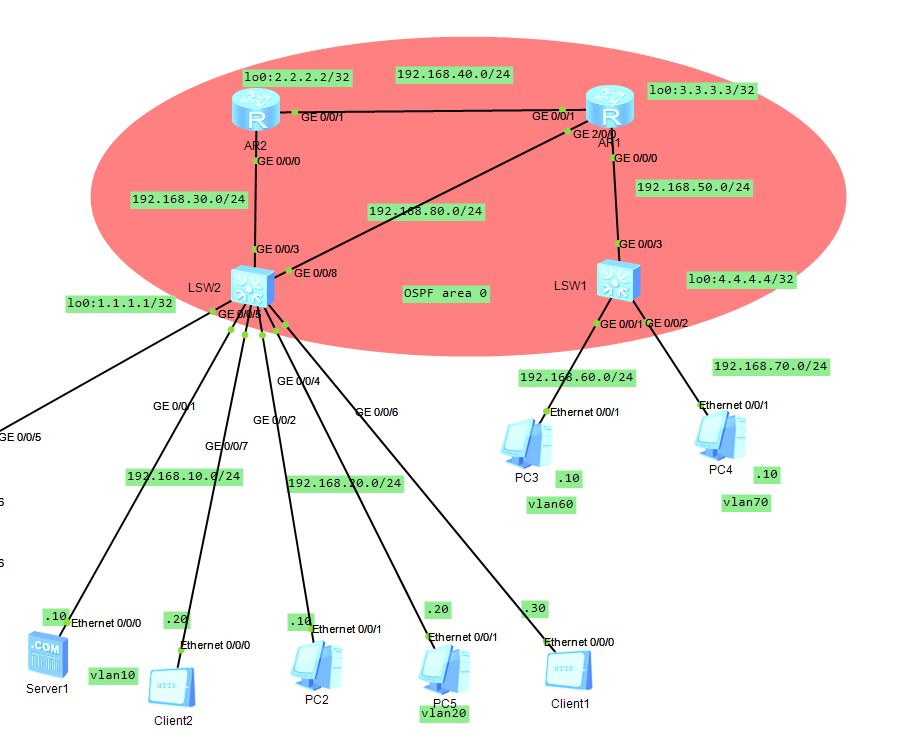

实验一（ospf联动bfd）

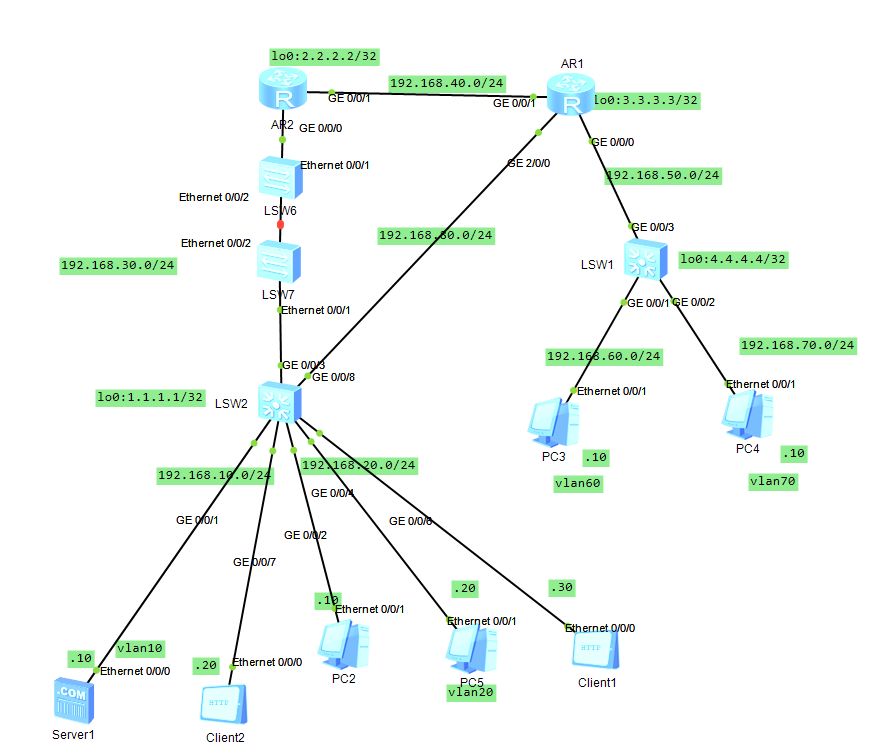

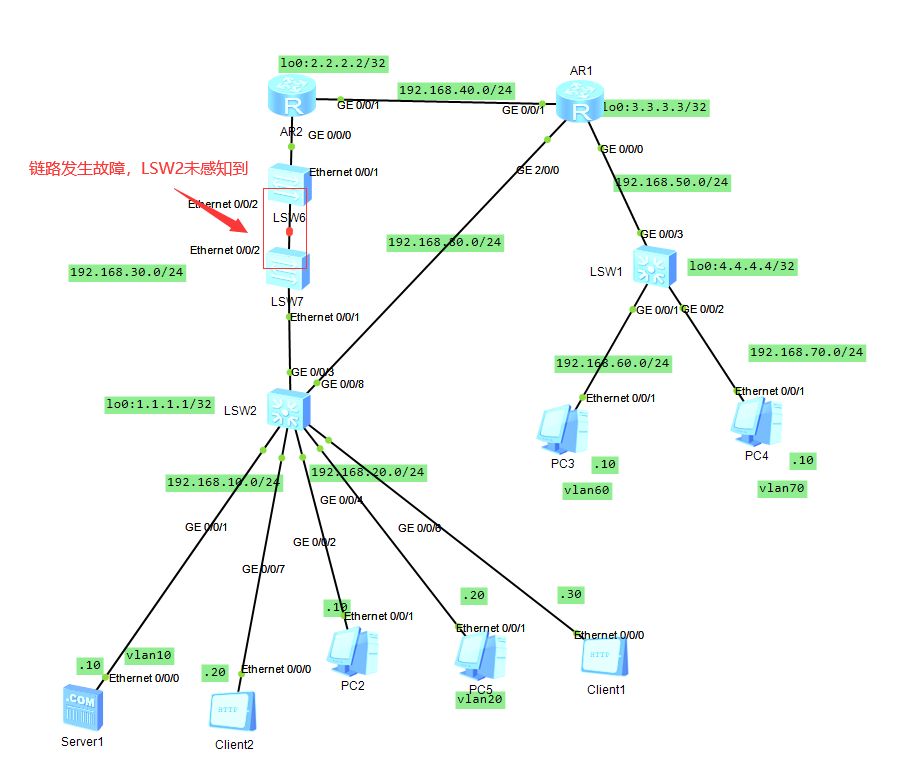

实验二（静态路由+BFD）

实验配置

1.BFD+OSPF的联动配置(实验一)

OSPF联动BFD的配置十分简单，只需要全局启用BFD功能，在OSPF进程下使能BFD功能即完成配置。

LSW2：

bfd(全局启用bfd功能)

ospf 1 router-id 1.1.1.1

bfd all-interfaces enable

AR2：

bfd(全局启用bfd功能)

ospf 1 router-id 2.2.2.2

bfd all-interfaces enable

AR1：

bfd(全局启用bfd功能)

ospf 1 router-id 3.3.3.3

bfd all-interfaces enable

LSW1：

bfd(全局启用bfd功能)

ospf 1 router-id 4.4.4.4

bfd all-interfaces enable

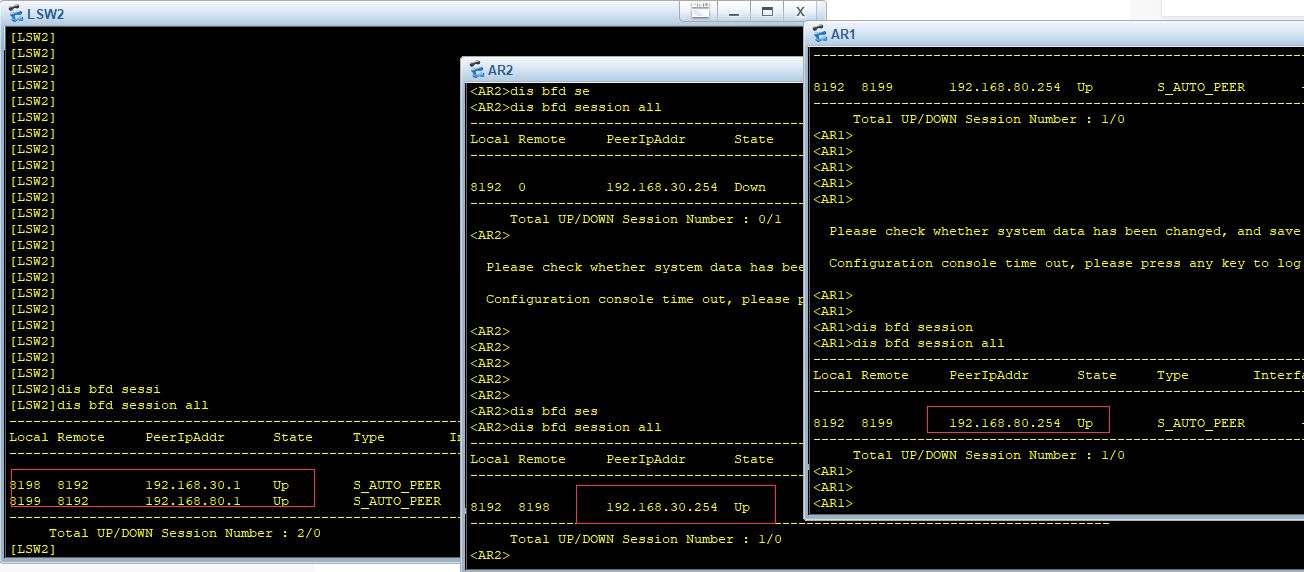

查看BFD会话：

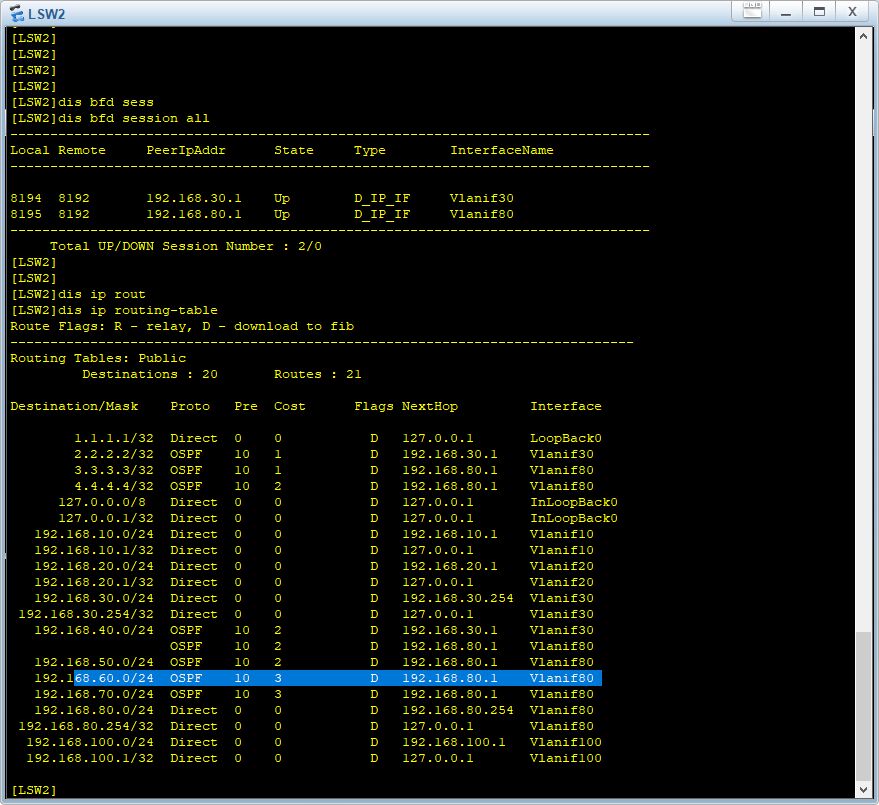

LSW2 BFD 会话

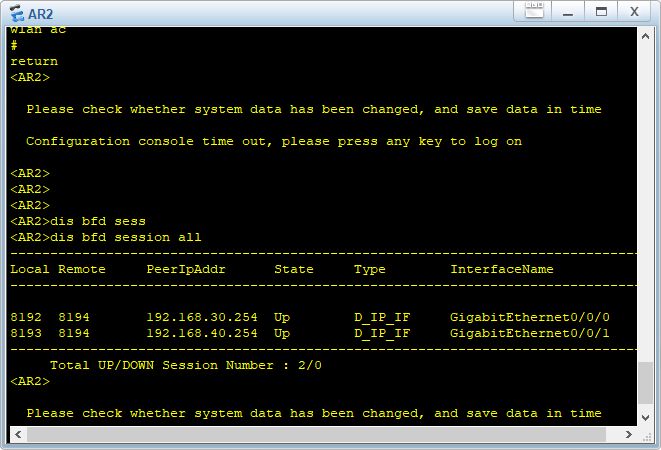

AR2 BFD会话

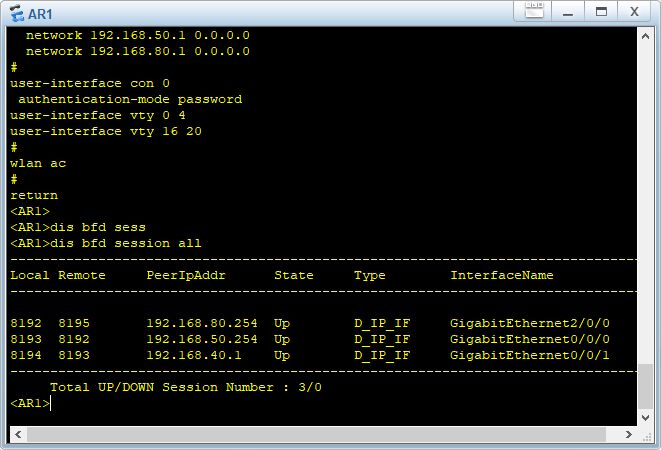

AR1 BFD Session

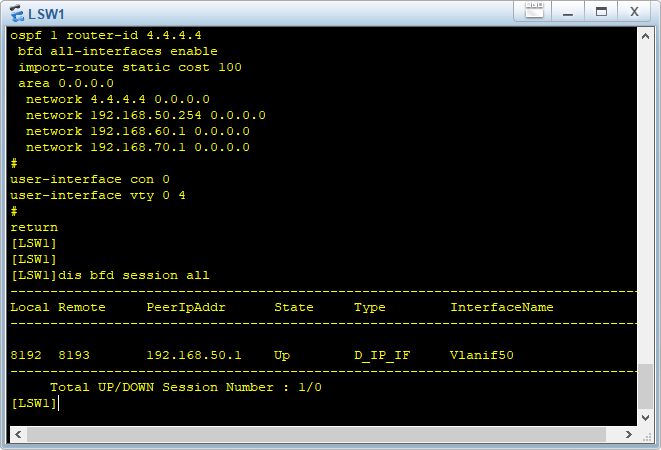

LSW1 BFD Session

在LSW2到AR1间的链路未断开时，PC2的路径是走LSW2–>AR1—>PC3

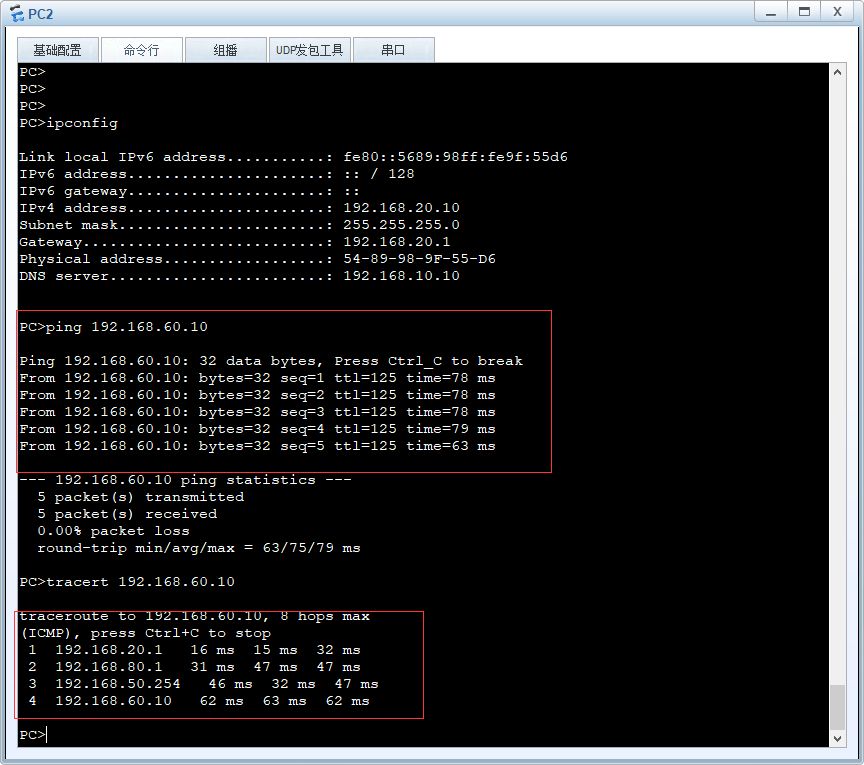

PC2 PING PC3

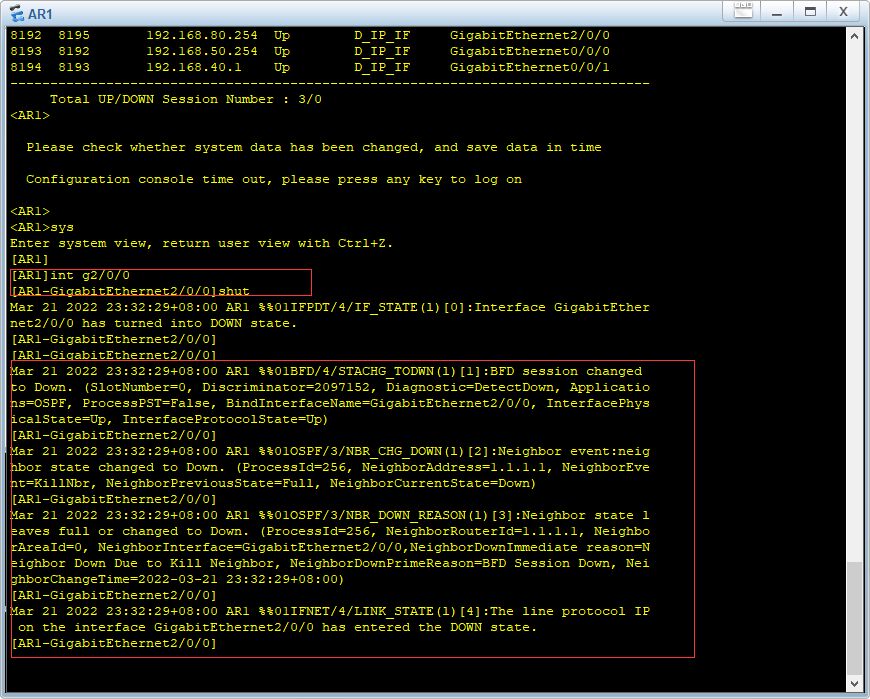

断开AR1的G2/0/0口，测试效果如下：

BFD立马检测到故障链路

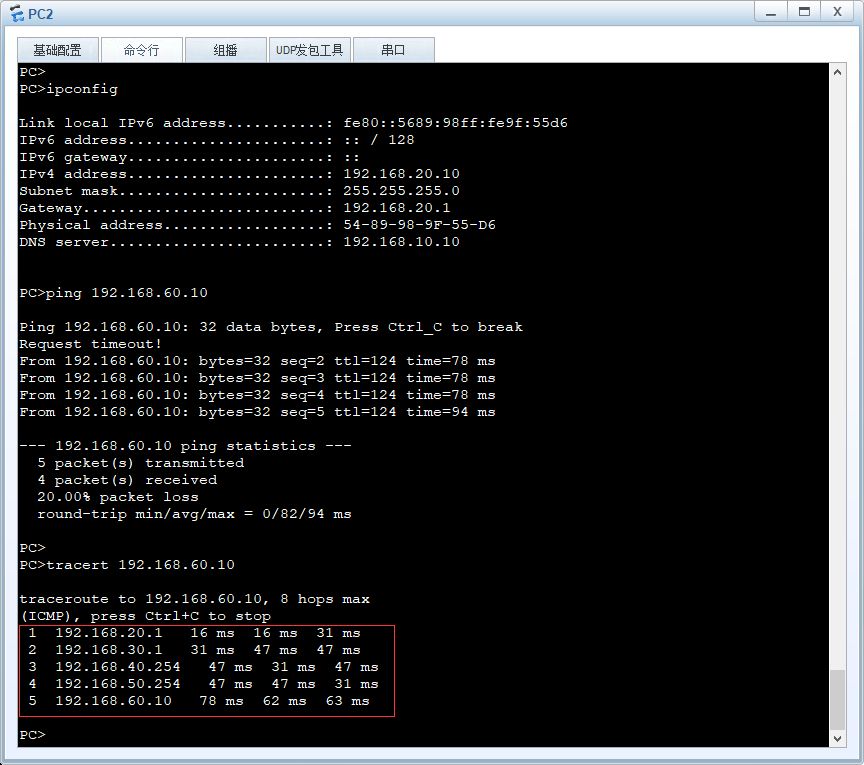

PC2 PING PC3

可以发现，在LSW2到AR1间的链路断开时，PC2的路径是走LSW2–>AR2—>AR1–>PC3，且链路发生故障后，ospf的收敛速度会加快。

2.BFD+静态路由的联动配置(实验二)

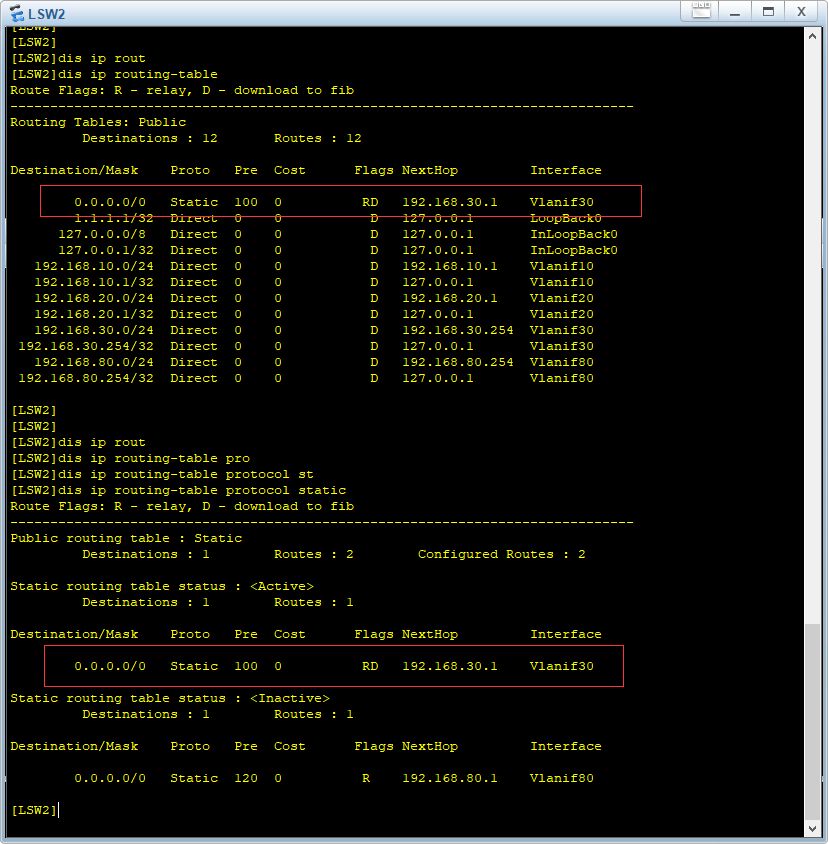

实验二拓扑中，将LSW2与AR1、AR2的链路改造为通过静态路由实现的2条链路。LSW6、LSW7为傻瓜交换机。LSW2配置了两条静态浮动路由，

ip route-static 0.0.0.0 0.0.0.0 192.168.30.1 preference 100

ip route-static 0.0.0.0 0.0.0.0 192.168.80.1 preference 120

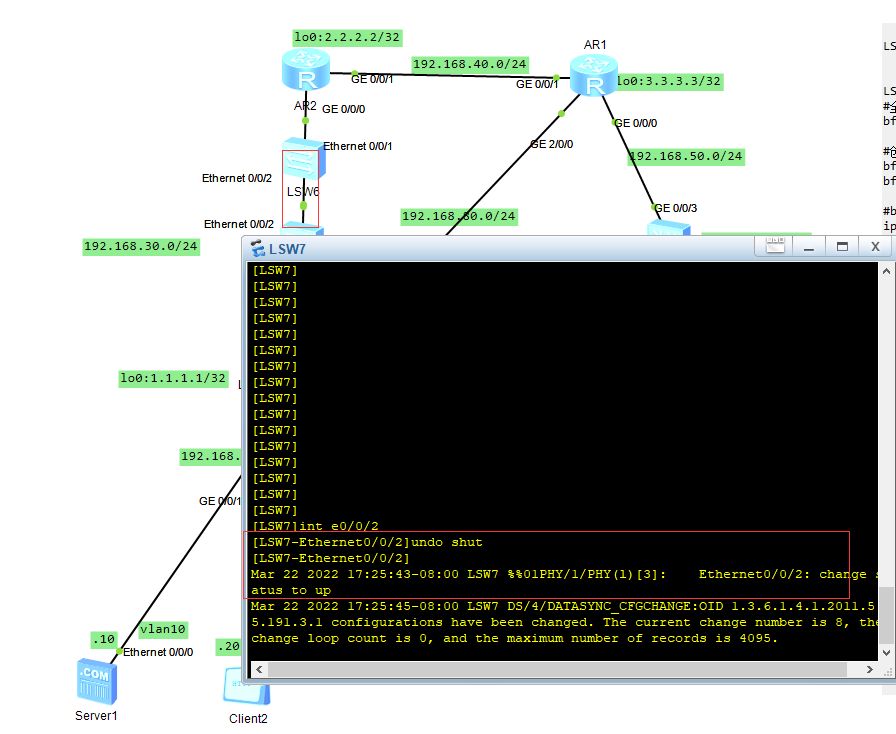

LSW6和LSW7物理链路故障

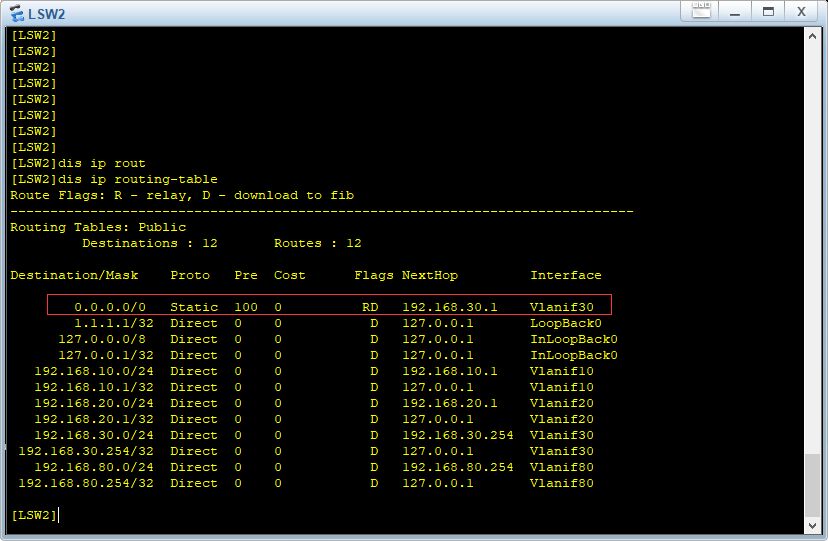

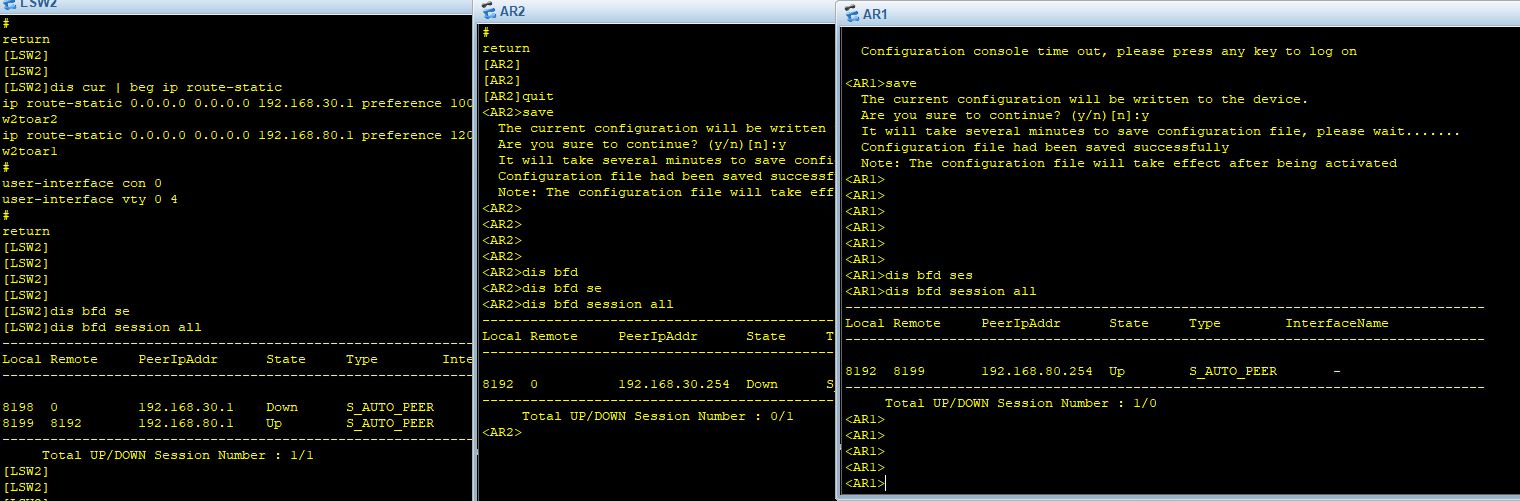

LSW2的默认路由未发生切换

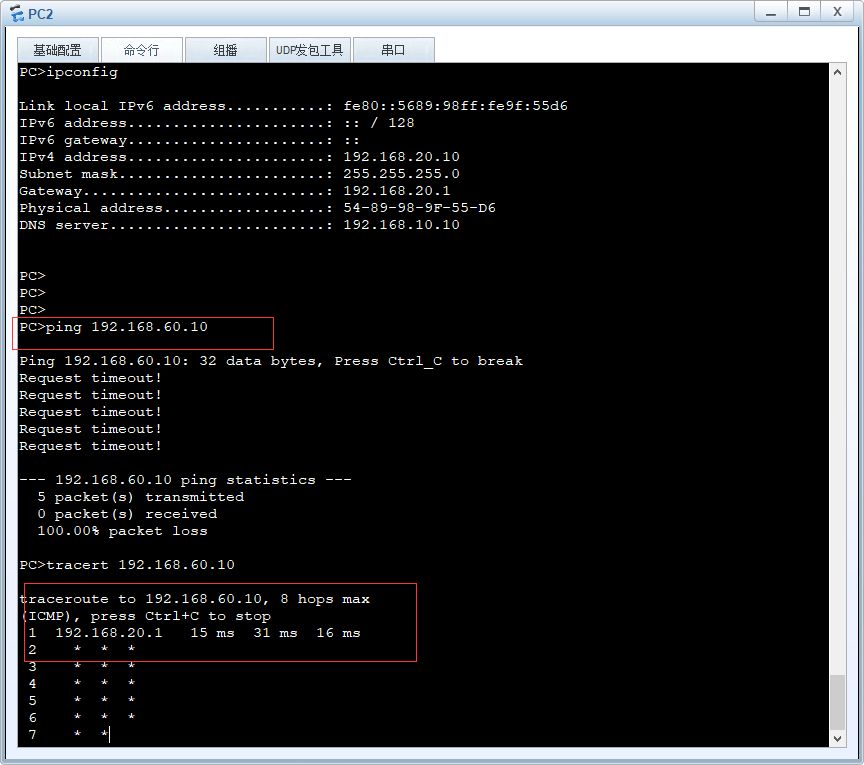

PC2无法PING通PC3

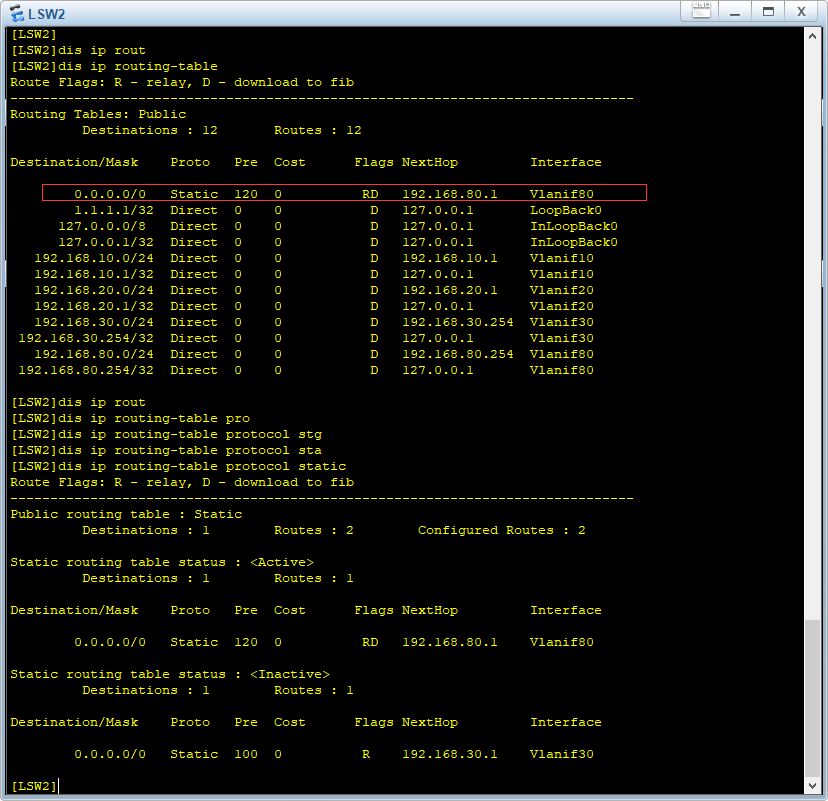

可知，当LSW2到AR2物理链路和逻辑正常时，LSW2的默认路由走AR2，不走AR1。但是LSW6和LSW7是傻瓜交换机，当LSW6和LSW7中的物理链路发生故障，此时LSW2的默认路由下一条仍然不会发生改变，因为LSW2无法感知到LSW2到AR2的逻辑链路发生了故障。因此必须结合其它路由协议进行联动探测，然后自动选择备份路径。

BFD联动静态路由的配置：

LSW2：

#全局开启bfd

bfd

#创建bfd会话

bfd LSW2toAR2 bind peer-ip 192.168.30.1 source-ip 192.168.30.254 auto

bfd LSW2toAR1 bind peer-ip 192.168.80.1 source-ip 192.168.80.254 auto

#bfd联动静态路由

ip route-static 0.0.0.0 0.0.0.0 192.168.30.1 preference 100 track bfd-session lsw2toar2

ip route-static 0.0.0.0 0.0.0.0 192.168.80.1 preference 120 track bfd-session lsw2toar1

AR1：

#全局开启bfd
