华为路由器配置开放式最短路径优先OSPF，手动优先级选举DR、BDR

拓扑图

网络配置好了按需求修改ospf优先级来配置DR

路由器基本配置

The device is running! system-view #进入系统视图 Enter system view, return user view with Ctrl+Z. [Huawei]undo info-center enable #关闭信息中心提示 Info: Information center is disabled. [Huawei]sysname AR1 #修改设备名称 [AR1]interface LoopBack 0 #进入loopback 0 端口 [AR1-LoopBack0]ip address 1.1.1.1 32 #配置IP地址及子网掩码，用作ospf 路由ID用的 [AR1-LoopBack0]quit #退出端口 [AR1]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR1-GigabitEthernet0/0/0]ip address 10.1.1.1 24 #配置IP地址及子网掩码 [AR1-GigabitEthernet0/0/0]quit #退出端口 [AR1]ospf 1 #创建ospf 进程 1 [AR1-ospf-1]area 0 #创建area区域 0 [AR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255 #宣告网络及长度 [AR1-ospf-1-area-0.0.0.0]quit #退出区域0 [AR1-ospf-1]quit #退出ospf

AR2网络配置信息

The device is running! system-view #进入系统视图 Enter system view, return user view with Ctrl+Z. [Huawei]undo info-center enable #关闭信息中心提示 Info: Information center is disabled. [Huawei]sysname AR2 #修改设备名称 [AR2]interface LoopBack 0 #进入loopback 0 端口 [AR2-LoopBack0]ip address 2.2.2.2 32 #配置IP地址及子网掩码，用作ospf 路由ID用的 [AR2-LoopBack0]quit #退出端口 [AR2]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR2-GigabitEthernet0/0/0]ip address 10.1.1.2 24 #配置IP地址及子网掩码 [AR2-GigabitEthernet0/0/0]quit #退出端口 [AR2]ospf 1 #创建ospf 进程 1 [AR2-ospf-1]area 0 #创建area区域 0 [AR2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255 #宣告网络及长度 [AR2-ospf-1-area-0.0.0.0]quit #退出区域0 [AR2-ospf-1]quit #退出ospf

AR3网络配置信息

The device is running! system-view #进入系统视图 Enter system view, return user view with Ctrl+Z. [Huawei]undo info-center enable #关闭信息中心提示 Info: Information center is disabled. [Huawei]sysname AR3 #修改设备名称 [AR3]interface LoopBack 0 #进入loopback 0 端口 [AR3-LoopBack0]ip address 3.3.3.3 32 #配置IP地址及子网掩码，用作ospf 路由ID用的 [AR3-LoopBack0]quit #退出端口 [AR3]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR3-GigabitEthernet0/0/0]ip address 10.1.1.3 24 #配置IP地址及子网掩码 [AR3-GigabitEthernet0/0/0]quit #退出端口 [AR3]ospf 1 #创建ospf 进程 1 [AR3-ospf-1]area 0 #创建area区域 0 [AR3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255 #宣告网络及长度 [AR3-ospf-1-area-0.0.0.0]quit #退出区域0 [AR3-ospf-1]quit #退出ospf

AR4网络配置信息

The device is running! system-view #进入系统视图 Enter system view, return user view with Ctrl+Z. [Huawei]undo info-center enable #关闭信息中心提示 Info: Information center is disabled. [Huawei]sysname AR4 #修改设备名称 [AR4]interface LoopBack 0 #进入loopback 0 端口 [AR4-LoopBack0]ip address 4.4.4.4 32 #配置IP地址及子网掩码，用作ospf 路由ID用的 [AR4-LoopBack0]quit #退出端口 [AR4]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR4-GigabitEthernet0/0/0]ip address 10.1.1.4 24 #配置IP地址及子网掩码 [AR4-GigabitEthernet0/0/0]quit #退出端口 [AR4]ospf 1 #创建ospf 进程 1 [AR4-ospf-1]area 0 #创建area区域 0 [AR4-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255 #宣告网络及长度 [AR4-ospf-1-area-0.0.0.0]quit #退出区域0 [AR4-ospf-1]quit #退出ospf

以上基本的ospf就配置完成了，并且按照ospf的规则，AR1成为DR，AR2成为BDR

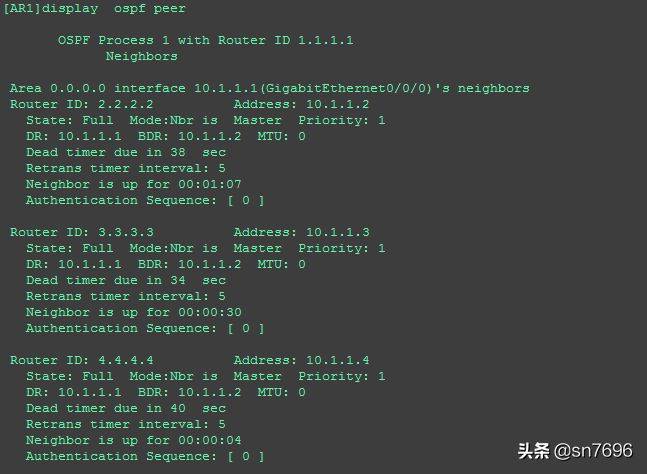

使用命令 display ospf peer查看ospf区域邻居的信息

修改优先级，并重启ospf进程来达到重新选举DR、BDR

默认情况下ospf dr-priority的优先级是1

AR1

[AR1]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR1-GigabitEthernet0/0/0]ospf dr-priority 10 #设置接口在选举DR时的优先级为10 [AR1-GigabitEthernet0/0/0]quit #退出端口 [AR1]quit #退出系统视图 reset ospf 1 process #重启OSPF进程 Warning: The OSPF process will be reset. Continue? [Y/N]:y #同意重启ospf进程

AR2

[AR2]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR2-GigabitEthernet0/0/0]ospf dr-priority 20 #设置接口在选举DR时的优先级为20 [AR2-GigabitEthernet0/0/0]quit #退出端口 [AR2]quit #退出系统视图 reset ospf 1 process #重启OSPF进程 Warning: The OSPF process will be reset. Continue? [Y/N]:y #同意重启ospf进程

AR3

[AR3]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR3-GigabitEthernet0/0/0]ospf dr-priority 30 #设置接口在选举DR时的优先级为30 [AR3-GigabitEthernet0/0/0]quit #退出端口 [AR3]quit #退出系统系统 reset ospf 1 process #重启OSPF进程 Warning: The OSPF process will be reset. Continue? [Y/N]:y #同意重启ospf进程

AR4

[AR4]interface GigabitEthernet 0/0/0 #进入端口0/0/0 [AR4-GigabitEthernet0/0/0]ospf dr-priority 40 #设置接口在选举DR时的优先级为40 [AR4-GigabitEthernet0/0/0]quit #退出端口 [AR4]quit #退出系统视图 reset ospf 1 process #重启OSPF进程 Warning: The OSPF process will be reset. Continue? [Y/N]:y #同意重启ospf进程
